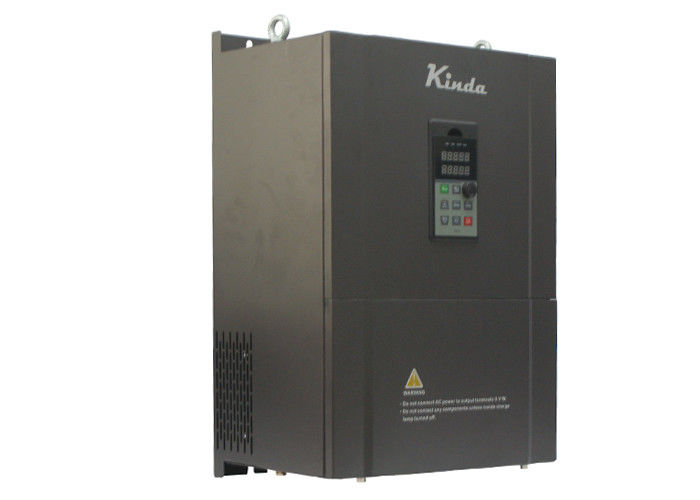

เปิดไดรฟ์เวคเตอร์แบบวนวงสามขั้นตอนความแม่นยำสูง 45KW 55KW 75KW
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| แรงบิดเริ่มต้น: | 0.5Hz / 150% แรงบิดอัตราส่วนความเร็ว 1: 100 การตอบสนองแบบไดนามิก <20ms ความแม่นยำความเร็ว | การควบคุมอัจฉริยะ: | การควบคุมเวกเตอร์ลูปโอเพนไร้เซ็นเซอร์ความเร็ว |
|---|---|---|---|
| ความน่าเชื่อถือสูง: | ไดรฟ์สำหรับผู้ใหญ่และเชื่อถือได้, การออกแบบวงจรป้องกันการออกแบบป้องกันการรบกวน | ความจุเกินพิกัดสูง: | 150% / 120 วินาที, 160% / 60 วินาที, 180% / 10 วินาที, 200% / 1 วินาที |

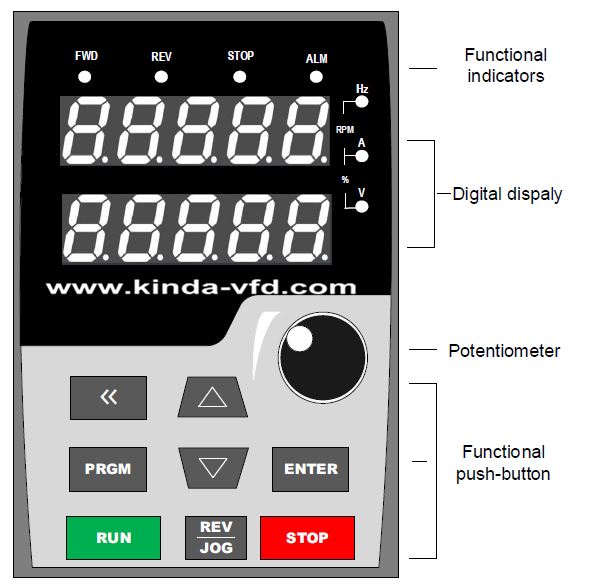

| คีย์บอร์ดจอแสดงผลคู่: | แป้นพิมพ์ LED จอแสดงผลคู่แบบ Dual สามารถสลับแถวหนึ่งได้การตั้งค่าพารามิเตอร์สองแถว | ชีพจร: | พัลส์อินพุตและเอาต์พุตพัลส์ความเร็วสูง |
| แสงสูง: | ac motor vfd,adjustable frequency ac drive |
||
Open loop vector AC ไดรฟ์ความถี่ตัวแปร 3AC 380V ~ 460V 45KW 55KW 75KW
อินเวอร์เตอร์ KD330 ซีรีส์เป็นอินเวอร์เตอร์ควบคุมการทำงานของเวกเตอร์ไดรฟ์ที่มีประสิทธิภาพสูง
ระบบควบคุมความเร็วที่ควบคุมอินเวอร์เตอร์นั้นตั้งอยู่บนพื้นฐานของทฤษฎีการควบคุมทางเทคนิคขั้นสูงและการควบคุมอัจฉริยะหมายถึงการตอบสนองและเสถียรภาพที่สูงมาก
ขนาดเล็กความแม่นยำสูงใช้งานง่ายความน่าเชื่อถือสูงการป้องกันหลายชั้นของอุปกรณ์ดีกว่าโหมดการควบคุมความเร็วก่อนหน้านี้ รุ่นนี้มีข้อดีของโครงสร้างที่เรียบง่าย, ช่วงการควบคุมความเร็วที่กว้าง, ความแม่นยำในการควบคุมความเร็วสูง, การติดตั้งที่สะดวกและการแก้จุดบกพร่อง, การป้องกันที่สมบูรณ์แบบ, การทำงานที่มั่นคงและเชื่อถือได้
| ชิ้น | ดัชนีทางเทคนิค | สเปค |
| อินพุต | แรงดันไฟฟ้าขาเข้า | 1AC 220 ~ 240V ± 15% |
| 3AC 220 ~ 240V ± 15% | ||
| 3AC 380 ~ 460V ± 15% | ||
| ความถี่อินพุต | 50 / 60Hz ± 5% | |
| เอาท์พุต | ความถี่ขาออก | 0 ~ 6000Hz |
| แรงดันขาออก | 0 ~ จัดอันดับแรงดันไฟฟ้า | |
| คุณสมบัติการควบคุม | โหมดควบคุม | การควบคุม V / f |
| การควบคุมเวกเตอร์เซ็นเซอร์ | ||
| ควบคุมแรงบิด | ||
| โหมดคำสั่งการทำงาน | การควบคุมปุ่มกด | |
| เทอร์มินัลการควบคุม | ||
| การควบคุมการสื่อสารแบบอนุกรม (Modbus) | ||
| โหมดการตั้งค่าความถี่ | การตั้งค่าดิจิตอล, การตั้งค่าอะนาล็อก, การตั้งค่าความถี่พัลส์, การตั้งค่าการสื่อสารแบบอนุกรม, การตั้งค่าความเร็วหลายขั้นตอน & PLC อย่างง่าย, การตั้งค่า PID, ฯลฯ การตั้งค่าความถี่เหล่านี้สามารถรวมกันและเปลี่ยนในโหมดต่างๆ | |
| ความแม่นยำในการควบคุมความเร็ว | ± 0.5% (SVC) | |
| แรงบิดเริ่มต้น | 0.5Hz / 180% (SVC); 1Hz / 150% (V / f) | |
| ความถี่พาหะ | ลักษณะอุณหภูมิและโหลด 0.5 ~ 16.0kHz ปรับโดยอัตโนมัติตาม | |
| ความแม่นยำของความถี่ | การตั้งค่าดิจิตอล: 0.01Hz | |
| การตั้งค่าแบบอะนาล็อก: ความถี่สูงสุด× 0.05% | ||
| โหมดเร่งความเร็ว / ลดความเร็ว | เส้นตรง / เส้นโค้ง S; เวลาเร่งความเร็ว / ลดความเร็วสี่ชนิดช่วง: 0.0s ~ 65000s | |
| เพิ่มแรงบิด | เพิ่มแรงบิดอัตโนมัติ เพิ่มแรงบิดด้วยตนเอง: 0.1% ~ 30.0 | |
| หน่วยเบรก | สร้างในมาตรฐาน | |
| เบรก DC | DC braking เมื่อสตาร์ทและหยุด | |
| ความถี่ในการเบรกกระแสตรง: 0.0Hz ~ ความถี่สูงสุด | ||
| เวลาในการเบรก: 0.0s ~ 25.0s | ||
| การดำเนินการเขย่าเบา ๆ | ความถี่ในการทำงานของ Jog: ความถี่สูงสุด 0.0Hz ~ | |
| เวลาเร่งความเร็ว / ลดความเร็ว Jog: 0.1s ~ 3600.0 วินาที | ||
| ใช้งาน PLC และความเร็วหลายขั้นตอนได้ง่าย | สามารถรับรู้ความเร็วสูงสุดหลายขั้นตอนได้ถึง 16 ระดับที่วิ่งผ่าน PLC ในตัวหรือเทอร์มินัลการควบคุม | |
| PID ในตัว | การควบคุมแบบ PID ในตัวเพื่อให้ง่ายต่อการควบคุมวงปิดของพารามิเตอร์กระบวนการ (เช่นความดันอุณหภูมิการไหล ฯลฯ ) | |
| ควบคุมแรงดันไฟฟ้าอัตโนมัติ | รักษาแรงดันขาออกให้คงที่โดยอัตโนมัติเมื่อแรงดันไฟฟ้าขาเข้าผันผวน | |
| ฟังก์ชั่นการควบคุม | ควบคุมแรงบิด | การควบคุมแรงบิดโดยไม่ต้อง PG |
| การควบคุมความถี่วอกแวก | การควบคุมความถี่แบบสามเหลี่ยมคลื่นหลายระดับพิเศษสำหรับสิ่งทอ | |
| การควบคุมเวลา / ความยาว / การนับ | ฟังก์ชั่นการควบคุมเวลา / ความยาว / การนับ | |
| การควบคุมแรงดันเกินและกระแสเกิน | จำกัด กระแสและแรงดันไฟฟ้าโดยอัตโนมัติในระหว่างขั้นตอนการทำงานป้องกันการสะดุดกระแสเกิน & แรงดันเกิน | |
| ฟังก์ชั่นป้องกันความผิดพลาด | การป้องกันที่ครอบคลุมรวมถึงกระแสเกินแรงดันเกินภายใต้แรงดันความร้อนสูงเกินไปเฟสเริ่มต้นเกินพิกัดทางลัด ฯลฯ สามารถบันทึกข้อมูลการทำงานโดยละเอียดในขณะที่เกิดความล้มเหลว | |
| ขั้วอินพุต / เอาต์พุต | ขั้วอินพุต | อินพุตดิจิตอลที่ตั้งโปรแกรมได้: อินพุตมัลติฟังก์ชั่น 7 อินพุตหนึ่งสามารถทำงานเป็นอินพุตพัลส์ความเร็วสูง 3 อินพุตอะนาล็อกที่ตั้งโปรแกรมได้: AI1, AI2, AI3: 0 ~ 10V / 4 ~ 20mA |
| ขั้วเอาท์พุท | 2 รีเลย์เอาท์พุต | |
| 2 เอาท์พุทเปิดสะสม | ||
| 2 anaalog output, 0 ~ 10V / 4 ~ 20mA | ||
| ขั้วการสื่อสาร | อินเทอร์เฟซการสื่อสารมาตรฐาน RS485 ในตัวสนับสนุนโปรโตคอลการสื่อสาร MODBUS RTU | |
| อินเตอร์เฟซเครื่องของมนุษย์ | จอแสดงผล LED | แสดงการตั้งค่าความถี่, ความถี่ขาออก, แรงดันขาออก, กระแสไฟขาออก ฯลฯ แสดงสองบรรทัด |
| สิ่งแวดล้อม | อุณหภูมิโดยรอบ | -10 ~ 50 ° C โดยไม่ต้องมีแสงแดดโดยตรง |
| ความชื้น | 90% RH หรือน้อยกว่า (ไม่กลั่นตัว) | |
| ระดับความสูง | ≤1000M: การจัดอันดับพลังงานออก> 1000M: เอาท์พุท derated | |
| อุณหภูมิการเก็บรักษา | -20 ~ 60 ° C | |
| ไม่ | รายการ | KD330 |
| 1 | ฮาร์ดแวร์ที่เชื่อถือได้ | มีส่วนประกอบในตัวเท่านั้น |
| 2 | การออกแบบ Rubust | กระแส IGBT> กระแสอินเวอร์เตอร์ 2 เท่า |
| ตัวเก็บประจุ> 50uF / A | ||
| 3 | การทดสอบอายุ PCB | ทดสอบ 100%, 50 ° C, 12 ชั่วโมง |
| 4 | ผลิตภัณฑ์สำเร็จรูปการทดสอบอายุ | ทดสอบ 100%, 50 ° C, 24 ชั่วโมง |
| 5 | กำลังโหลดการทดสอบ | ทดสอบสองครั้ง 100%: |
| 1. หลังจากการผลิต | ||
| 2. หลังจากการทดสอบริ้วรอย | ||
| 6 | การทดสอบชีพจรจัดกลุ่ม | ไม่มีความล้มเหลวต่ำกว่า 4500V (ประสิทธิภาพ EMC ที่ดีกว่า) |
| 7 | โหมดเริ่ม / หยุดอัจฉริยะ | สามารถตั้งเวลาเร่งความเร็ว / ลดความเร็วได้ 0.0 วินาทีอินเวอร์เตอร์สตาร์ทและหยุดมอเตอร์ให้เร็วที่สุดโดยไม่เกิดความผิดพลาด |
| 8 | จอแสดงผล LED | > 7,5kW, พารามิเตอร์สองบรรทัดแสดงผล, สะดวกสำหรับการทดสอบและการใช้งาน |
| 9 | ตัวกรอง EMC | บิวด์อินฟิลเตอร์ EMC ระดับ C3 เป็นแบบมาตรฐาน |
| แบบ | เครื่องยนต์ | อินพุตจัดอันดับปัจจุบัน (A) | เอาท์พุทจัดอันดับปัจจุบัน (A) | |
| KW | เอชพี | |||
| 3AC 380 ~ 460V ± 15% | ||||
| KD330-04500T4 | 45 | 60 | 92 | 90 |
| KD330-05500T4 | 55 | 75 | 113 | 110 |
| KD330-07500T4 | 75 | 100 | 157 | 152 |
